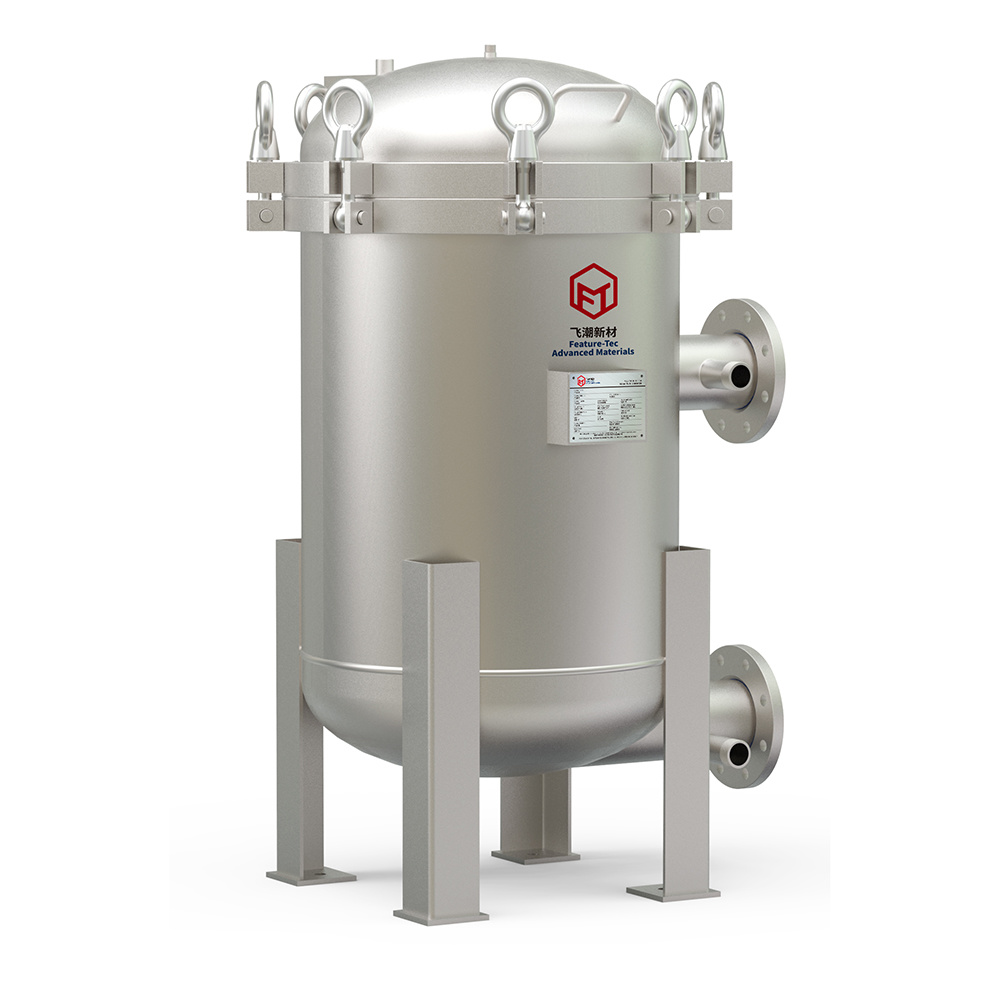

BVM系列袋式过滤器

设备详情

优化的结构设计、提升操作性能
飞潮BVM系列袋式过滤器设计为侧入底出，排污更加彻底。切向出口，外壳高度变低，滤袋更换更加方便安全。螺栓紧固方式密封盖体配合优质法兰和密封环口，具有良好的防漏性能。自平衡机构可使顶盖垂直开闭，在任一角度都处于重力平衡状态。内部独特的三点压紧装置可在任何情况下避免旁漏。

产品特色
- 侧入底出，排污更加彻底
- 切向出口，环首螺栓设计
- 重力平衡机构，顶盖开启轻松省力，单手即可完成操作
- 内部独特的三点压紧装置确保良好的滤袋密封性，避免液体旁漏
- 操作简单，经济实用

典型应用
- BVM袋式过滤器可广泛适用各类行业
- 汽车涂装 / 铜箔电解液 / 食品医药 / 电子 / 硅行业 / 造纸 / 涂料 / 油墨 / 树脂

技术参数
- 最高操作温度：150℃
- 最大操作压力：10 bar (145 psi)
- 推荐流量：920m³/ h

参数规格	3袋	4袋	6袋	8袋	12袋	17袋	23袋
进出口（N1 /N2)	DN80 PN16 (3" 150#)	DN100 PN16 (4" 150#)	DN150 PN16 (6" 150#)	DN150PN16 (6" 150#)	DN200 PN16 (8" 150#)	DN250 PN16 (10" 150#)	DN250 PN16 (10" 150#)
排气口 (N3)	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")
压力表口（N4)	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")
排污口（N5/N6)	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")
容积	180 L (48 gal)	225 L (59 gal)	274 L (72 gal)	450 L (119 gal)	750 L (198 gal)	995 L (263 gl)	1336 L (353 gal)
净重量	155 kg (342 lb)	210 kg (463 lb)	255 kg (562 lb)	315 kg (694 lb)	620 kg (1367 lb)	880 kg (1940 lb)	1000 kg (2205 lb)

关联应用

相关设备

BVM系列袋式过滤器

飞潮无锡生产基地可生产大型分离设备及压力容器，上海生产制造基地生产各类配件、耗材。

简介

飞潮BVM系列袋式过滤器设计为侧入底出，排污更加彻底。切向出口，外壳高度变低，滤袋更换更加方便安全。螺栓紧固方式密封盖体配合优质法兰和密封环口，具有良好的防漏性能。

产品特点

典型应用
- BVM袋式过滤器可广泛适用各类行业
- 汽车涂装 / 铜箔电解液 / 食品医药 / 电子 / 硅行业 / 造纸 / 涂料 / 油墨 / 树脂

技术参数
- 最高操作温度：150℃
- 最大操作压力：10 bar (145 psi)
- 推荐流量：920m³/ h

参数规格	3袋	4袋	6袋	8袋	12袋	17袋	23袋
进出口（N1 /N2)	DN80 PN16 (3" 150#)	DN100 PN16 (4" 150#)	DN150 PN16 (6" 150#)	DN150PN16 (6" 150#)	DN200 PN16 (8" 150#)	DN250 PN16 (10" 150#)	DN250 PN16 (10" 150#)
排气口 (N3)	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")
压力表口（N4)	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")	Rc1/2H(NPT1/2")
排污口（N5/N6)	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")	Rc1 1/4" (NPT1 1/4")
容积	180 L (48 gal)	225 L (59 gal)	274 L (72 gal)	450 L (119 gal)	750 L (198 gal)	995 L (263 gl)	1336 L (353 gal)
净重量	155 kg (342 lb)	210 kg (463 lb)	255 kg (562 lb)	315 kg (694 lb)	620 kg (1367 lb)	880 kg (1940 lb)	1000 kg (2205 lb)
