叶片式除雾器
设备详情
用于分离出气体中的液态杂质
叶片式除雾器用于分离出气体中的液态杂质，它是由一组紧密排列在一起的叶片组成，形成波纹形或锯齿形气体流路。流向的改变使气流中携带的液滴冲撞到叶片上，结合成较大的液滴后被排出。除雾器不建议用于可能产生堵塞的较脏杂质的处理，会导致过滤效率降低。除雾器有立式和卧式两种安装方式。
制造标准：GB150 或 ASME VIII-1
操作原理
当含有雾沫的气体以一定速度流经除雾器时，由于气体的惯性撞击作用，雾沫与波形板相碰撞而被附着在波形板表面上。波形板表面上雾沫的扩散、雾沫的重力沉降使雾沫形成较大的液滴并随气流向前运动至波形板转弯处，由于转向离心力及其与波形板的摩擦作用、吸附作用和液体的表面张力使得液滴越来越大，直到集聚的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从波形板表面上被分离下来。
除雾器波形板的多折向结构增加了雾沫被捕集的机会，未被除去的雾沫在下一个转弯处经过相同的作用而被捕集，这样反复作用，从而大大提高了除雾效率。气体通过波形板除雾器后，基本上不含雾沫。
除雾效率
- 叶片式除雾器能够过滤10微米以上的液滴，过滤效率可达99-99.5%。
典型应用
- 饱和蒸汽、二次蒸汽气液及夹带物的分离，提高蒸汽品质；
- 冷却塔、洗涤塔、饱和塔后的气液分离，防止带水，保证下游设备安全稳定地运行；
- 压缩气体冷却后冷凝液和油雾的分离，防止冷凝液和油雾对下游设备的堵塞及损害；
- 回收及净化装置气体中雾滴的除去，回收有价值物料及保证工艺指标的合格；
- 氢氮压缩机油雾的分离，防止油雾对触媒的损害；
- 燃煤烟气脱硫装置中硫的脱除及夹带物的分离。
技术特点

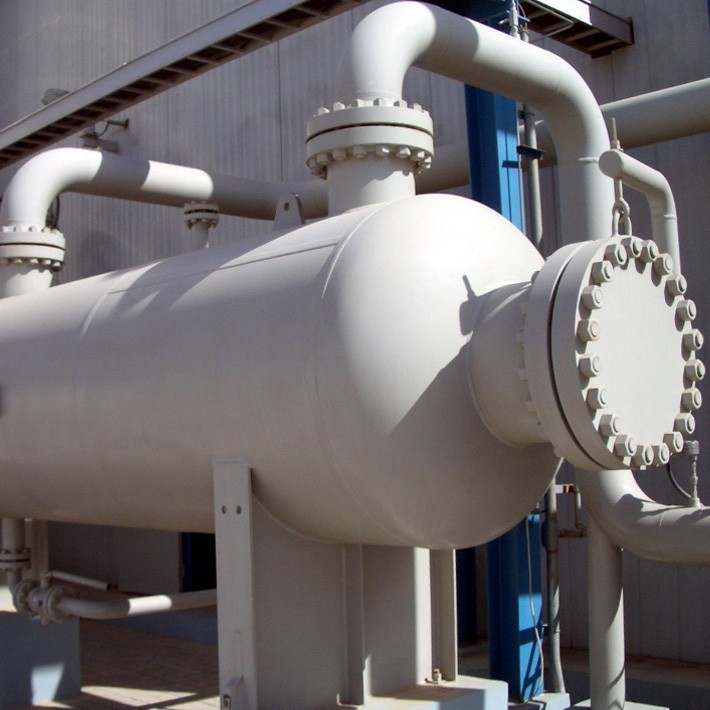

- 除雾器有立式和卧式两种安装方式
- 叶片式除雾器能够过滤10微米以上的液滴，过滤效率可达99-99.5%
相关元件
相关设备
叶片式除雾器
飞潮无锡生产基地可生产大型分离设备及压力容器，上海生产制造基地生产各类配件、耗材。
简介
叶片式除雾器用于分离出气体中的液态杂质，它是由一组紧密排列在一起的叶片组成，形成波纹形或锯齿形气体流路。流向的改变使气流中携带的液滴冲撞到叶片上，结合成较大的液滴后被排出。
产品特点
用于分离出气体中的液态杂质
叶片式除雾器用于分离出气体中的液态杂质，它是由一组紧密排列在一起的叶片组成，形成波纹形或锯齿形气体流路。流向的改变使气流中携带的液滴冲撞到叶片上，结合成较大的液滴后被排出。除雾器不建议用于可能产生堵塞的较脏杂质的处理，会导致过滤效率降低。除雾器有立式和卧式两种安装方式。
制造标准：GB150 或 ASME VIII-1
操作原理
当含有雾沫的气体以一定速度流经除雾器时，由于气体的惯性撞击作用，雾沫与波形板相碰撞而被附着在波形板表面上。波形板表面上雾沫的扩散、雾沫的重力沉降使雾沫形成较大的液滴并随气流向前运动至波形板转弯处，由于转向离心力及其与波形板的摩擦作用、吸附作用和液体的表面张力使得液滴越来越大，直到集聚的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时，液滴就从波形板表面上被分离下来。
除雾器波形板的多折向结构增加了雾沫被捕集的机会，未被除去的雾沫在下一个转弯处经过相同的作用而被捕集，这样反复作用，从而大大提高了除雾效率。气体通过波形板除雾器后，基本上不含雾沫。
除雾效率
- 叶片式除雾器能够过滤10微米以上的液滴，过滤效率可达99-99.5%。
典型应用
- 饱和蒸汽、二次蒸汽气液及夹带物的分离，提高蒸汽品质；
- 冷却塔、洗涤塔、饱和塔后的气液分离，防止带水，保证下游设备安全稳定地运行；
- 压缩气体冷却后冷凝液和油雾的分离，防止冷凝液和油雾对下游设备的堵塞及损害；
- 回收及净化装置气体中雾滴的除去，回收有价值物料及保证工艺指标的合格；
- 氢氮压缩机油雾的分离，防止油雾对触媒的损害；
- 燃煤烟气脱硫装置中硫的脱除及夹带物的分离。
技术特点
- 除雾器有立式和卧式两种安装方式
- 叶片式除雾器能够过滤10微米以上的液滴，过滤效率可达99-99.5%
